SPR-Pathfinder® Entpulverungssoftware
SPR-PATHFINDER® BASIC & PRO: DIE DEPOWDERING SOFTWARE
SPR-Pathfinder® ist die Entpulverungssoftware für LPBF-Bauteile. Jetzt in zwei Varianten: SPR-Pathfinder® BASIC als günstiges Einstiegsmodell und SPR-Pathfinder® PRO für komplexeste Geometrien mit visueller Simulation und exakter Zeitplanung.
DIE ZENTRALEN VORTEILE DER DEPOWDERING SOFTWARE
Simulieren und Berechnen der Entpulverung bereits im Designprozess
Signifikante Zeitersparnis im Vergleich zum manuellen Programmieren
Voll automatische Serienreinigung von 3D-gedruckten Bauteilen
Kein manuelles Programmieren
Gleichzeitige Berechnung für verschiedene Bauteile auf einer Platte
Optimierter Reinheitsgrad der Bauteile
Als führende Depowdering Software für additiv gefertigte Metallbauteile berechnet der SPR-Pathfinder® auf Basis der CAD-Datei automatisch das optimale Bewegungsprogramm für Ihre Bauteile. Kein manuelles Programmieren und volle Prozesssicherheit und Wiederholgenauigkeit. Die Software ist ab sofort in zwei Varianten verfügbar: SPR-Pathfinder BASIC® und SPR-Pathfinder PRO®.
DAS KANN DIE PRO-VERSION:
Nur SPR-Pathfinder® PRO zeigt Ihnen vor dem ersten Reinigungslauf, wie lange das Entpulvern später in der Anlage dauert und wo im Bauteil kritische Stellen sind. So können Produktionsplaner und Designer den gesamten Postprocessing-Workflow präzise kalkulieren, bevor das erste Bauteil in die Maschine kommt.
KOMPLEXESTE GEOMETRIEN SIMULIEREN – MIT 20 X HÖHERER AUFLÖSUNG
TRANSPARENTE SCHNITTANSICHT IN ALLEN EBENEN (X, Y, Z) DES BAUTEILS
EXAKTE ZEITANGABE, WIE LANGE DAS ENTPULVERN DAUERT
ERMÖGLICHT GEZIELTE POSTPROCESSING-PLANUNG
Die Einstiegssoftware zum Berechnen von Entpulverungsprogrammen. Für die reine Berechnung eines Reinigungsprogramms ohne (visuelle) Simulation, eignet sich SPR-Pathfinder BASIC®.
GÜNSTIGES EINSTIEGSMODELL
BERECHNUNG FÜR BAUTEILE
BIS ZU MITTLERER
KOMPLEXITÄT
ÜBERSICHT UND VERGLEICH
DER SOFTWARE VERSIONEN BASIC UND PRO
| FUNKTIONEN | BASIC | PRO |
|---|---|---|
| Berechnung eines Reinigungsprogramms anhand der CAD-Datei | ✓ | ✓ |
| Berechnen des Reinigungsprogramms für den gesamten Baujobs (auch verschiedene Bauteile auf einer Bauplatte) | ✓ | ✓ |
| Eine Softwarelizenz ausreichend für mehrere Solukon-Anlagen | ✓ | ✓ |
| Berücksichtigung der materialspez. Fließfähigkeit | ✓ | ✓ |
| Vorschausimulation der Entpulverung | – | ✓ |
| Transparenter Schnitt durch das Bauteil in allen Ebenen (X,Y,Z) zur Erkennung von Pulverengpässen | – | ✓ |
| Optionale Vorreinigung | – | ✓ |
| Reinigungsprogramm nach der Berechnung editierbar | – | ✓ |
| Angabe der Berechnungsdauer | – | ✓ |
| Angabe der Entpulverungszeit in der Solukon-Anlage | – | ✓ |
| TECHNISCHE LIMITS | ||
| Max. Dateigröße | 100 MB | 10 GB |
| Limit Partikel | 50.000 | 1.000.000 |
DER SPR-PATHFINDER® IST MIT FOLGENDEN
SOLUKON-ANLAGEN KOMPATIBEL:
Der SPR-Pathfinder® läuft bei den Solukon-Anlagen SFM-AT1500-S, SFM-AT1000-S, SFM-AT800-S bereits auf Maschinen ab Seriennummer 1.
*Bei der SFM-AT350/-E sind Maschinen der neuesten Genration mit dem SPR-Pathfinder® kompatibel.
With Siemens De-powdering Software Algorithm for Additive Manufacturing Technology & License
ABLAUF EINER
INTELLIGENTEN ENTPULVERUNG
In 5 Schritten zum individuellen Reinigungsprogramm
- Hochladen der CAD-Datei in den SPR-Pathfinder®
- Berechnungs-Parameter (z.B. Material) einstellen
- Speicherort der Datei festlegen
- Berechnung starten
- Reinigungsprogramm an Solukon-Anlage übergeben
PRODUKTDETAILS SPR-PATHFINDER®
- Berechnen des gesamten Baujobs (auch verschiedene Bauteile auf einer Bauplatte)
- Berücksichtigung der materialspezifischen Fließfähigkeit
- Vorschausimulation der Entpulverung
- Optionale Vorreinigung
- Unbegrenzte Voxelanzahl zur Berechnung
- Transparenter Schnitt durch das Bauteil in allen Ebenen (X,Y,Z) zur Erkennung von Pulverengpässen
- Reinigungsprogramm nach der Berechnung manuell editierbar
- Angabe der Berechnungsdauer
- Angabe der Reinigungszeit
| BASIC | PRO | |
| Betriebssystem | Windows 10 oder neuer | Windows 10 oder neuer |
| RAM | min. 32 GB | min. 128 GB |
| Festplattenspeicher | min. 50 GB | min. 200 GB |
| CAD-Datei | .STL (nicht ascii) | .STL, .3MF, .STEP (nicht ascii) |
With Siemens De-powdering Software Algorithm for Additive Manufacturing Technology & License

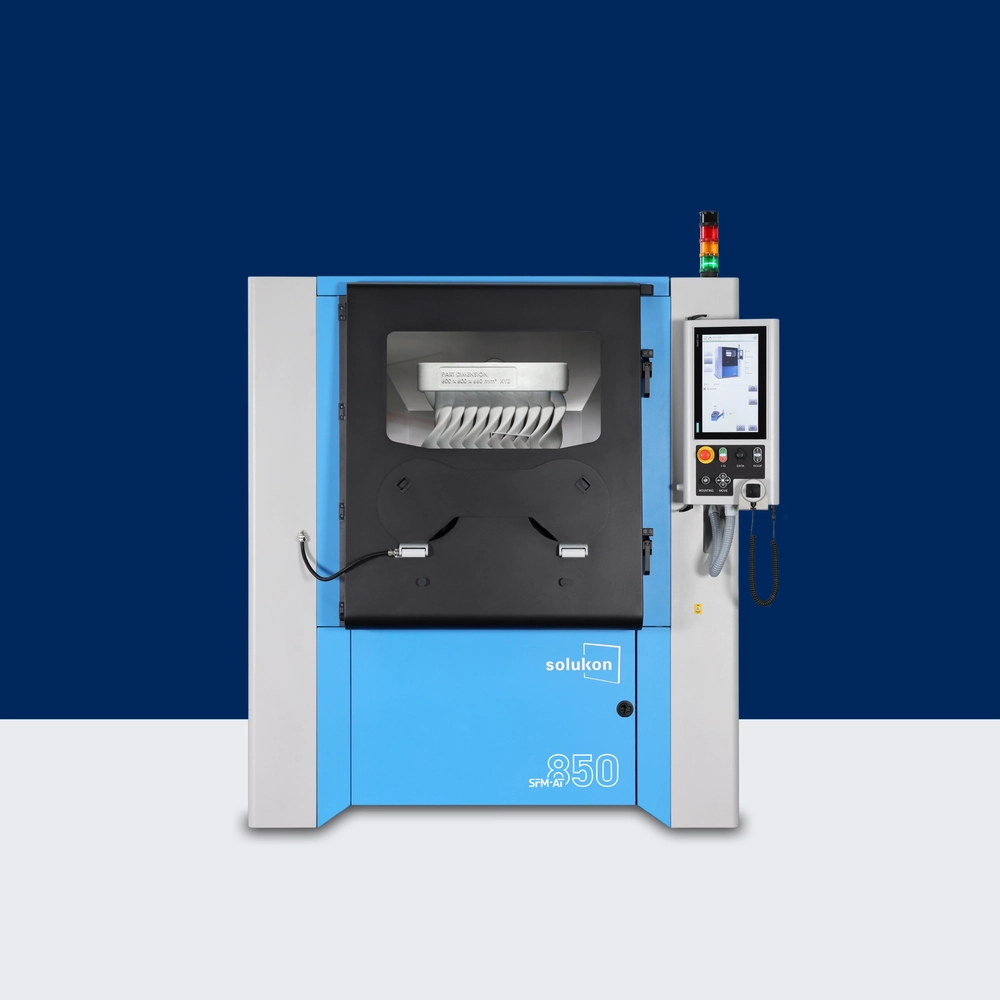

| TECHNISCHE DATEN | |
|---|---|
| Maschinenmaße (B x T x H) | 1.310 x 1.100 x 2.140 mm |
| Mindeststellmaße (B x T x H) | 2.300 x 2.300 x 2.300 mm |
| Gewicht | 650 kg |
| Netzspannung / Frequenz | 400 / 50 – 60 V/Hz |
| Nennleistung | 1,0 |
| Stromanschluss | 16 |
| BAUTEIL | |
|---|---|
| Gewicht | 100 kg |
| Abmessungen | bis zu 400 x 400 x 400 500 x 280 x 400 |
VIDEO SPR-PATHFINDER® PRO
ANWENDUNGSBEISPIELE
SPR-PATHFINDER® FAQ
FAQ
SPR-Pathfinder®
Installation
Die Software kann auf je einem PC mit Windows-Betriebssystem installiert werden. Bitte beachten Sie, dass eine Lizenz fest mit einem Windows-Endgerät verknüpft ist.
SPR-Pathfinder BASIC:
Betriebssystem Windows 10 oder neuer
RAM mind. 32 GB
Mind. 50 GB Festplattenspeicher
CAD Datei im STL-Format (nicht ascii)
SPR-Pathfinder PRO:
Betriebssystem Windows 10 oder neuer
RAM mind. 128 GB
Mind. 200 GB Festplattenspeicher
CAD Datei im .3MF, .STEP oder STL-Format (nicht ascii)
Funktion
Geometrien, die im LPBF Verfahren hergestellt werden, werden immer komplexer. Diese Komplexität stellt Anwender beim Entpulvern vor eine Herausforderung: Es ist nicht ersichtlich, wie das Bauteil bewegt werden muss, sodass das lose Pulver im Inneren des Bauteils entfernt werden kann.
Der SPR-Pathfinder® übernimmt diesen Schritt. Er analysiert die Geometrie anhand der CAD-Datei und berechnet das benötigte Bewegungsmuster. Außerdem kann die Software bereits im Designprozess prüfen, ob die Gemoetrie des Bauteils entpulverbar ist.
Der SPR-Pathfinder® berechnet anhand der CAD-Datei des Baujobs den idealen Bewegungsablauf in der Solukon-Anlage, um überschüssiges Pulver aus komplexen innenliegenden Strukturen zu entfernen. Die Berechnungen des SPR-Pathfinders® basieren auf einer Fluidsimulation, die den digitalen Zwilling des Bauteils analysiert. Der individuell berechnete Bewegungsablauf wird anschließend von der Solukon Anlage eingelesen, welche die programmierten Pfade abfährt.
Abhängig von verschiedenen Faktoren wie der Komplexität des CAD-Modells, der Größe des CAD-Modells und der minimalen Featuregröße kann die Software zwischen einigen Minuten und einigen Stunden für die Verarbeitung der Datei benötigen.
Der SPR-Pathfinder® ist mit der SFM-AT800-S, der SFM-AT1000-S und der SFM-AT1500-S ab Seriennummer 1 und mit den neuesten Modellen der SFM-AT350 kompatibel.
Nein. Für die Nutzung von SPR-Pathfinder® wird keine Netzwerkverbindung benötigt.
Nein. Die Software SPR-Pathfinder® ist eine on-premise Lösung.
Ja. Die Systeme SFM-AT800-S und SFM-AT1000-S sind ab Seriennummer 1 mit dem SPR-Pathfinder® kompatibel. Bei der SFM-AT350 sind nur die neuesten Anlagen standardmäßig mit der Software kompatibel. Auch die neueste Anlage, die SFM-AT1500-S, ist kompatibel mit dem SPR-Pathfinder.
SPR-Pathfinder® BASIC: .STL. SPR-Pathfinder® PRO: .STL, STEP oder 3MF
Ja, die Pathfinder-Software ist eine eigenständige Software und gibt keine Daten an Dritte weiter, auch nicht an Solukon.
Voxel sind kleine, würfelförmige Bausteine eines CAD-Models. Beim SPR-Pathfinder® wird jedes Bauteil zunächst virtuell in Voxel zerlegt (die Anzahl der Voxel ist dabei abhängig von der minimalen Merkmalsgröße), damit die Pulverentfernungsstrategie ermittelt werden kann. Partikel hingegen sind kleine, „virtuelle Pulverkörner“, welche von der Software erzeugt werden, um leere Voxellücken zu füllen. In der Simulation verhalten sich Partikel wie echte Pulverkörner.
Je höher die Anzahl der Partikel, die die Software erzeugen kann, desto besser der Visualisierungsprozess.
Lizenz
Mit dem Erwerb einer Software-Lizenz kann der SPR-Pathfinder® auf einem Computer installiert und genutzt werden. Die Anzahl der Geometrien, die berechnet werden können, ist nicht beschränkt.
Nein, die Pathfinder-Software funktioniert nicht auf Abonnementbasis. Es handelt sich um eine einmalig gekaufte Software mit lebenslangem Zugang.
Ja. Wartungsupdates und Support sind für eine Dauer von fünf Jahren inklusive. Wir arbeiten kontinuierlich an der Weiterentwicklung der Software und versuchen, sie mit neuen Funktionen noch effizienter zu machen. Umfangreiche Funktionsupdates sind innerhalb eines Jahres nach Ausstellung der Softwarelizenz inklusive.
Ja, mit einer Software-Lizenz können Programme für beliebig viele Solukon-Anlagen erstellt werden.
Ja, auf Anfrage kann eine 30 Tage Demo-Version bereitgestellt werden. Wenden Sie sich gerne an unser Team.
Ja, nach Absprache. Voraussetzung ist, dass Ihr Unternehmen eine Solukon-Anlage besitzt.
Versionen
Für Kunden, die ein Reingungsprogramm für recht einfache Geometrien berechnen lassen wollen und nicht auf Simulation und/oder Design for Depowdering-Informationen angewiesen sind, reicht SPR-Pathfinder® BASIC aus. SPR-Pathfinder PRO benötigen Sie, um ein Reinigungsprogramm für sehr komplexe Bauteile berechnen zu können und um das Entpulvern vorab umfassend zu simulieren und so Empfehlungen für eine Designanpassung abzuleiten (= Design for Depowdering). SPR-Pathfinder® BASIC ist für Dateien bis maximal 100 MB geeignet. Für größere Bauteildateien benötigen Sie eine SPR-Pathfinder® PRO-Version.
Bitte kontaktieren Sie uns für eine individuelle Beratung.
Mit Vorstellung von SPR-Pathfinder® in zwei Varianten orientieren wir uns am Bedarf am Markt. Da die Bauteile unserer Kunden immer komplexer werden, bieten wir mit SPR-Pathfinder® PRO jetzt ein umfassendes Simulationswerkzeug an. Für Kunden, die für Bauteile lediglich ein individuelles Reinigungsprogramm berechnen lassen möchten, ist (weiterhin) SPR-Pathfinder® BASIC ausreichend.
Simulation meint, die Entpulverung vorab in der Software darzustellen. In einem dreidimensionalen Schnitt des Bauteils lässt sich erkennen, wo im Bauteil konkrete kritische Stellen für das Entpulvern sind. Das Bauteil wird in der Sotware außerdem so gedreht, wie es später in der Solukon-Anlage gedreht wird.
Bestimmte Simulationsfunktionen waren bereits in der vorherigen Version von SPR-Pathfinder® vorhanden. Die Simulationsfunktionen in SPR-Pathfinder® PRO wurden jedoch deutlich erweitert und verbessert. In SPR-Pathfinder® PRO wird das Bauteil in der Software so gedreht, wie es später auch in der Solukon-Anlage gedreht wird. Das ist neu. Außerdem lässt sich in der Simulation jetzt die Transparenz des Bauteils einstellen, um einen noch besseren Überblick über die Pulververteilung im Bauteil zu bekommen. Neu ist außerdem, dass die Software genau angibt, wie lange das Entpulvern dauert.
Ja. Bitte kontaktieren Sie unser Team unter sales@solukon.de
Bisherige Softwarelizenzen behalten selbstverständlich ihre Gültigkeit. Wenn Sie auf SPR-Pathfinder® PRO umsteigen möchten, kontaktieren Sie uns bitte.
